遼寧國泰眾欣環?？萍加邢薰?/strong> 公司地址：沈陽市渾南區渾南三路8-B號前置煙罩型復合式油煙凈化智能一體機系列
高科技 高標準 高效率 高壽命 免火災 低費用
技術工藝
智能煙罩型復合式油煙凈化一體機系列技術獨特、工藝先進。主要設備結構選用德國LP公司油塵分解床（過濾、吸附、雙介質活性劑循環化學分解），瑞士EMS公司循環分解床（充分混合分解）裝置，雙介質活性劑循環油塵分解床、高效霧化反沖洗裝置、分子篩吸附裝置、丹麥TANTEC公司ALS等離子體發生器（Plasma Atmospheric plasma generator)裝置（降解污染物分子）、內置機器人自動清洗裝置的蜂巢電場結構單元（靜電吸附）和平臺數據共享技術云平臺。
技術原理
智能型復合式油煙凈化系統運行原理是，進入凈化系統設備的油煙，在特殊結構的油塵分解床及循環分解床上通過過濾、吸附、雙介質活性劑循環化學分解，去除較大的油煙顆粒。隨后經過初級凈化的油煙進入等離子體結構單元，在通過等離子體發生器時，由于高壓脈沖放電，釋放出大量等離子體，使中小油煙顆粒能在極短的時間內發生分解。經過兩級凈化后逃逸的細小油煙顆粒最后進入內置機器人自動清洗裝置的蜂巢電場結構單元，通過靜電、分子篩吸附，內置機器人自動清洗收集，最終實現了“零”排放。
技術優勢
（1）油煙去除率始終達到96%以上，可實現油煙排放濃度低于1.0mg/m3，滿足提標要求，無二次投資，確保恒久達標排放。
（2）等離子體凈化裝置、內置機器人自動清洗裝置的蜂巢電場結構單元及霧化反沖洗裝置，保證設備初始化狀態，始終處于高效工作狀態。
（3）等離子體發生器為高壓脈沖放電，單位區域內放電密度是同類技術電暈放電的1500倍，整個放電截面積的15萬倍。能使污染物分子在極短的時間內發生分解。并發生后續的各種反應以達到降解污染物的目的。
（4）運行穩定、費用低，壽命超過6年以上。
凈化特色
（1）采用多級微分化學反應床、油塵循環洗滌床、分子篩吸附、除味結構，實現氣液過濾、循環化學分解、等離子體降解、靜電吸附、機器人自動清洗、，營造清凈的烹飪環境。
（2）獨具特級防火設計、高效霧化噴頭不間斷噴淋，降溫、防火，管道、風機不集油根除因管道、風機粘附大量油漬而導致的嚴重火災隱患。
（3）設備自動清洗，10小時工作間隔，手動排污、自動上水、添加雙介質活性劑。開機即是清洗。
（4）高效反沖洗霧化噴頭技術，大孔徑不易堵塞。扇形霧狀水流無死角覆蓋，使各級反應床始終保持在初始化狀態。
功能特色
（1）油煙火煙收集→凈化→除味→輸送。四效合一、節省用地、減少占用空間（即使2.2米層高的廚房都可以安裝）。
（2）采用先進的電控保護系統，可恢復性熱保護器，最大化提升了設備的穩定性、安全性和使用壽命。
（3）流體力學風道構型設計，智能控制，高效、節能、減排。風機出口可360度全方位排風，適應各種廚房安裝需求。
（4）導軌抽屜式結構，實現快速導向安裝、拆卸、清洗，可維護性強，用戶無憂。
（5）人機界面，一鍵開機，一鍵關機，符合人體工程學原理，有效減少操作失誤。
（6）流線型全不銹鋼設計，一體折彎成型，經久耐用。
（7）成套線纜雙層灌膠工藝，防水連接頭，安全等級高。
（8）實現標準的現代化廚房管理，可與任何中西餐爐具配套使用。
（9）全季候防結露設計，北方地區冬季寒冷氣候下也可以安全使用。

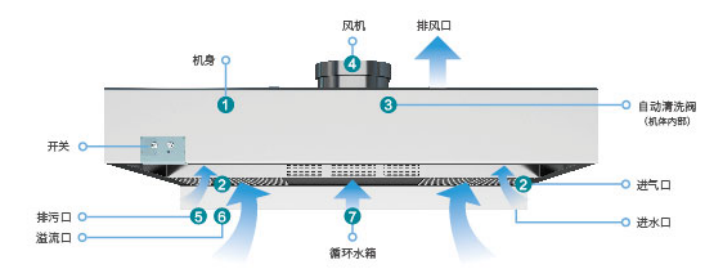

結構功能說明 Functional specifications
|
序號 |
名稱 |
功能說明 |
|
1 |
機身 |
外觀設計時尚簡約，整體不銹鋼材質，油污易清洗。 |
|
2 |
進風口面板 |
特有的防油煙逃逸設計，收集油煙效果更好?？刹鹦丁⒁浊逑?。 |
|
3 |
自動清洗閥 |
實現機體內部工作運行及自動清洗切換。 |
|
4 |
風機 |
機身自帶風機，使油煙外排通暢無阻，保證罩口吸力。 |
|
5 |
排污口 |
自動排放水箱運行及清洗污水。 |
|
6 |
溢流口 |
防止水箱電動浮漂損壞，水箱滿水。 |
|
7 |
循環水箱 |
內置格蘭富污水泵，提供凈化、清洗及收集污水。 |
|
8 |
油塵分解床 |
過濾、吸附、冷凝、分解，去除較大的油煙顆粒 |
|
9 |
循環反應床 |
混合、分解、循環化學反應、液沫洗滌，去除較小的油煙顆粒 |
|
10 |
表面張力控制器 |
阻止液沫被風機帶進管道 |
|
11 |
霧化噴淋裝置 |
獨具特級防火設計、降溫、防火、風機及管道不集油，根除火災隱患 |
|
12 |
分子篩結構 |
吸附異味 |
|
13 |
中置等離子體發生器 |
高壓脈沖放電區，能使油煙分子在極短的時間內分解 |
|
14 |
后置靜電吸附結構 |
吸附逃逸的微小油煙顆粒 |
|
15 |
機器人自動清洗裝置 |
自動檢測靜電場陽極鈍化信號，能在電場陽極鈍化前自動清洗電場，確保電場保持初始化狀態，設備始終處于高效工作狀態 |
前置煙罩型復合式油煙凈化智能一體機系列產品規格型號表
GTZX前置煙罩型復合式油煙凈化智能一體機（GTZX-QZ-AI-I-PDP型）
|
品名 |
型號 |
外形尺寸mm （L*W*H) |
排風口尺寸(L*H) |
電源 |
整機功率 |
噪聲 dBA |
處理風量（m3/h) |
風口余壓(Pa) |
凈化效率 |
|
油煙凈化一體機 |
YZ-15 |
1500*1360*780 |
300*300 |
3相380V/50HZ |
1.2KW |
≤65 |
≥8000 |
≥80 |
≥98 |
|
YZ-18 |
1800*1360*780 |
500*315 |
1.5KW |
≤72 |
≥10000 |
||||
|
YZ-20 |
2000*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-22 |
2200*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-24 |
2400*1360*780 |
500*315 |
≤72 |
≥10000 |
GTZX前置煙罩型復合式油煙凈化智能一體機（GTZX-QZ-AI-I-ESD型）
|
品名 |
型號 |
外形尺寸mm （L*W*H) |
排風口尺寸(L*H) |
電源 |
整機功率 |
噪聲 dBA |
處理風量（m3/h) |
風口余壓(Pa) |
凈化效率 |
|
油煙凈化一體機 |
YZ-15 |
1500*1360*780 |
300*300 |
3相380V/50HZ |
1.2KW |
≤65 |
≥8000 |
≥80 |
≥96 |
|
YZ-18 |
1800*1360*780 |
500*315 |
1.5KW |
≤72 |
≥10000 |
||||
|
YZ-20 |
2000*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-22 |
2200*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-24 |
2400*1360*780 |
500*315 |
≤72 |
≥10000 |
GTZX前置煙罩型復合式油煙凈化一體機（GTZX-QZ-III-MFI型）
|
品名 |
型號 |
外形尺寸mm （L*W*H) |
排風口尺寸(L*H) |
電源 |
整機功率 |
噪聲 dBA |
處理風量（m3/h) |
風口余壓 (Pa) |
凈化效率 |
|
油煙凈化一體機 |
YZ-15 |
1500*1360*780 |
300*300 |
3相380V/50HZ |
1.2KW |
≤65 |
≥8000 |
≥80 |
≥95 |
|
YZ-18 |
1800*1360*780 |
500*315 |
1.5KW |
≤72 |
≥10000 |
||||
|
YZ-20 |
2000*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-22 |
2200*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-24 |
2400*1360*780 |
500*315 |
≤72 |
≥10000 |
GTZX前置煙罩型復合式油煙凈化一體機（GTZX-QZ-II-MFI型）
|
品名 |
型號 |
外形尺寸mm （L*W*H) |
排風口尺寸(L*H) |
電源 |
整機功率 |
噪聲 dBA |
處理風量（m3/h) |
風口余壓(Pa) |
凈化效率 |
|
油煙凈化一體機 |
YZ-15 |
1500*1360*780 |
300*300 |
3相380V/50HZ |
1.2KW |
≤65 |
≥8000 |
≥80 |
≥90 |
|
YZ-18 |
1800*1360*780 |
500*315 |
1.5KW |
≤72 |
≥10000 |
||||
|
YZ-20 |
2000*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-22 |
2200*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-24 |
2400*1360*780 |
500*315 |
≤72 |
≥10000 |
GTZX前置煙罩型復合式油煙凈化一體機（GTZX-QZ-I-MFI型）
|
品名 |
型號 |
外形尺寸mm （L*W*H) |
排風口尺寸(L*H) |
電源 |
整機功率 |
噪聲 dBA |
處理風量（m3/h) |
風口余壓(Pa) |
凈化效率 |
|
油煙凈化一體機 |
YZ-15 |
1500*1360*780 |
300*300 |
3相380V/50HZ |
1.2KW |
≤65 |
≥8000 |
≥80 |
≥85 |
|
YZ-18 |
1800*1360*780 |
500*315 |
1.5KW |
≤72 |
≥10000 |
||||
|
YZ-20 |
2000*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-22 |
2200*1360*780 |
500*315 |
≤72 |
≥10000 |
|||||
|
YZ-24 |
2400*1360*780 |
500*315 |
≤72 |
≥10000 |
說明Description：
1、風量：銘牌與實際的偏差不大于銘牌的10%；除以上標準型號外，需要爐型配套時，油煙機可按用戶要求另行非標設計。
2、GTZX前置煙罩型復合式油煙凈化一體機系列、GTZX-QZ-AI-I-PDP/YZ-24------油煙凈化一體機寬：1360mm，等離子體式I型，智能清洗，不銹鋼厚度1.0mm、長度2400mm，功率1.5KW、額定風量8000m3/h。

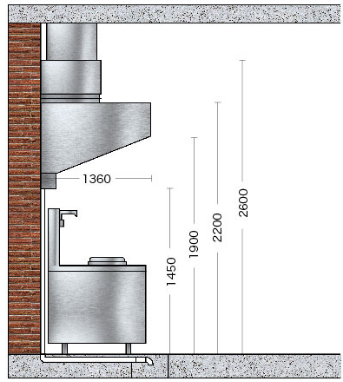

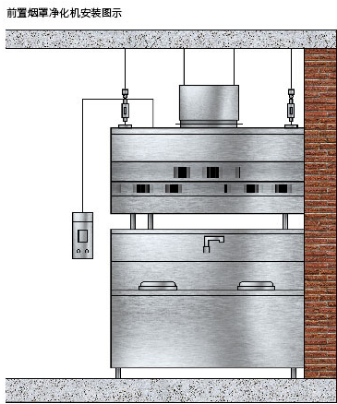

安裝簡單不破壞墻體及頂棚結構
油煙火煙收集、凈化、除味、輸送，四效合一。節省用地、減少占用空間（出風口可選擇上排和后排，即使2.2米層高的廚房都可安裝）。
